처인구 그림빌리지 타운하우스 부동전 교체
시공일지용인시 처인구 그림빌리지 타운하우스에서 부동전(동파방지 수전) 교체 작업을 진행한 훈설비누수연구소 시공일지입니다.
"마당 수전에서 물이 잘 안 나오고, 밸브를 잠가도 졸졸 샌다"는 연락을 받고 현장에 출동했습니다. 확인해보니 기존 부동전이 오래되어 내부 패킹이 경화되고 밸브 잠금이 제대로 되지 않는 상태였습니다. 겨울철 동파 위험까지 고려하면, 단순 수리가 아닌 부동전 전체 교체가 필요한 상황이었습니다.
부동전은 왜 교체가 필요할까요? 부동전(동파방지 수전)은 지하 깊이 매설되어 동결을 방지하는 구조입니다. 하지만 10년 이상 사용하면 내부 패킹 경화, 밸브 고착, 배관 부식이 진행됩니다. 수리로는 한계가 있고, 통째로 교체해야 확실합니다.
현장 도착 — 기존 부동전 상태 점검
현장에 도착해 마당에 설치된 부동전 박스를 열어 상태를 확인했습니다. 화강석 프레임 안에 기존 부동전이 설치되어 있었고, 밸브 핸들을 돌려도 완전히 잠기지 않아 미세하게 물이 흐르는 상태였습니다.
수전 주변 바닥 모르타르가 갈라져 있었고, 배수 그레이팅 아래로 물이 고여 있는 흔적도 확인됐습니다. 부동전 본체의 노후화가 분명했기에, 지하 매설 배관까지 굴착하여 전면 교체하기로 결정했습니다.

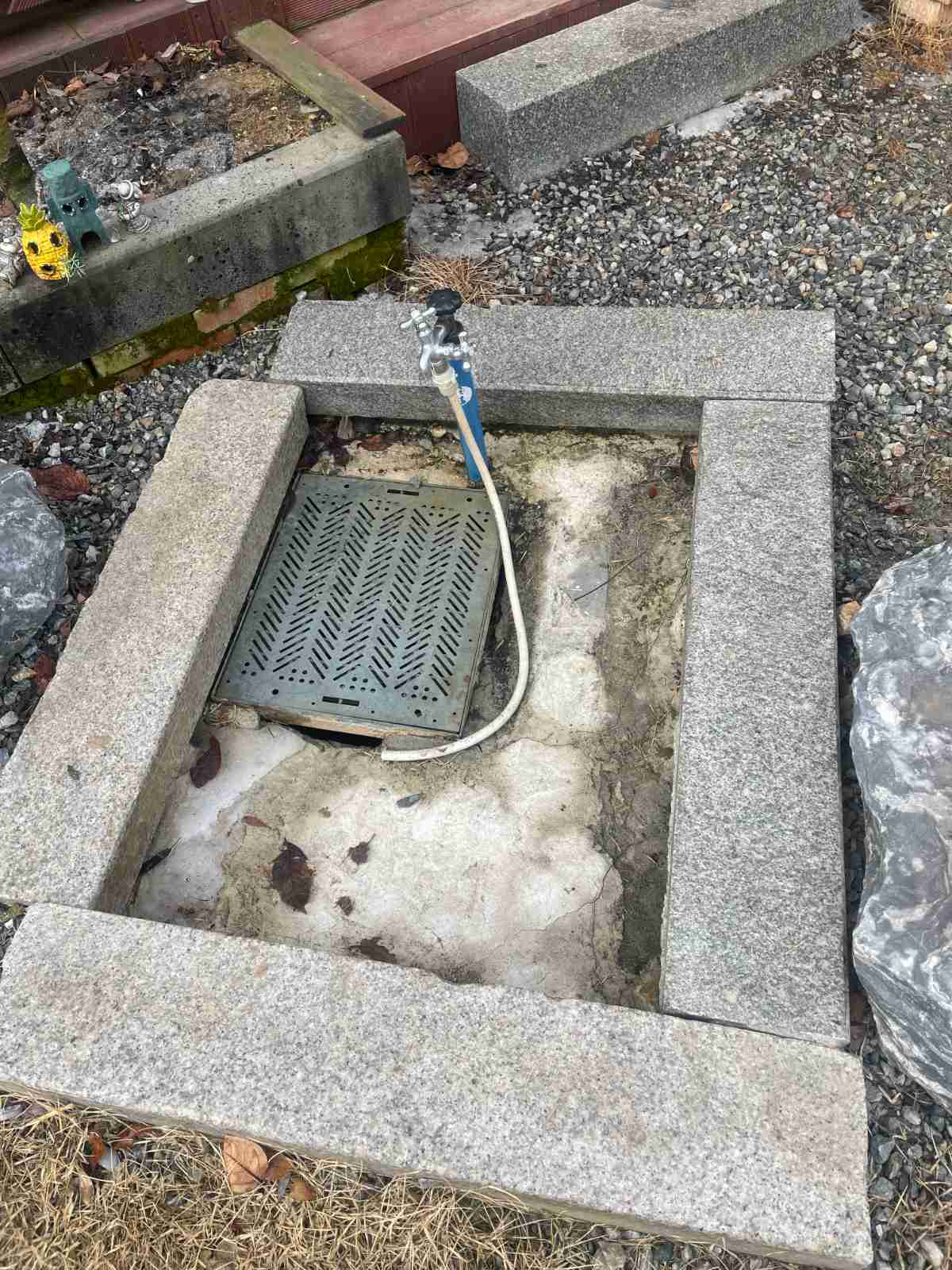

▲ 기존 부동전 상태 — 밸브 잠금 불량, 바닥 모르타르 균열 확인

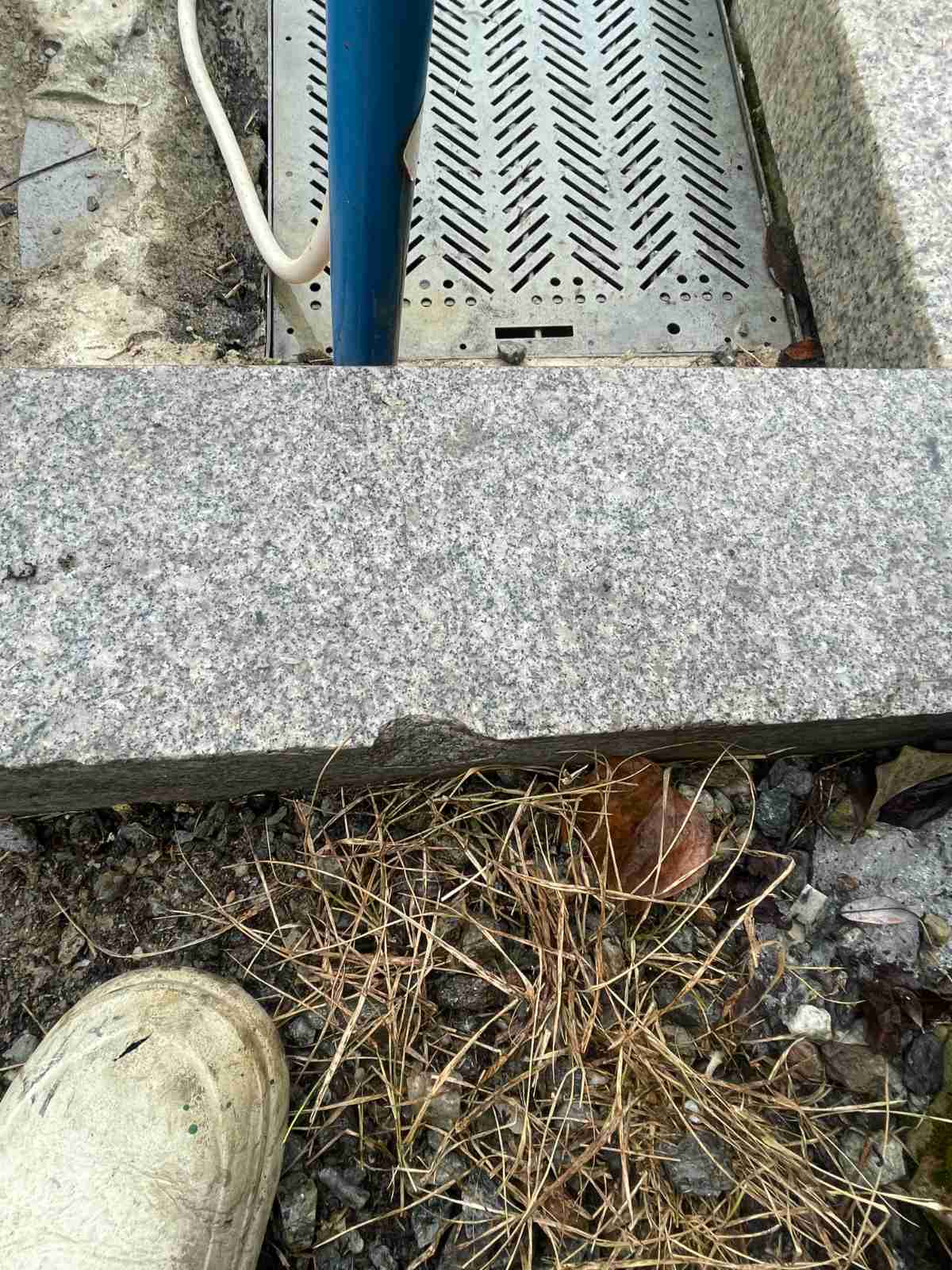

▲ 배수 그레이팅 클로즈업 — 수전 하부 접속부 노후 상태
진단 결과: 부동전 내부 패킹 경화로 밸브 밀폐 불량 + 지하 배관 연결부 부식 진행. 부분 수리 불가, 부동전 본체 및 지하 배관 전면 교체 필요.
작업 준비 — 장비 세팅 및 기존 부동전 분리
본격적인 교체 작업에 앞서, 필요한 장비를 현장에 세팅합니다. 힐티(Hilti) 전동 공구, 배관 공구, 모르타르 재료 등을 준비하고, 기존 부동전의 상부 밸브와 호스 연결을 분리합니다.
화강석 프레임 내부의 배수 그레이팅을 들어내고, 부동전 본체에 접근할 수 있도록 공간을 확보했습니다. 타운하우스 마당이라 작업 공간이 넉넉하지 않지만, 주변 조경석과 데크를 보호하면서 작업을 진행합니다.

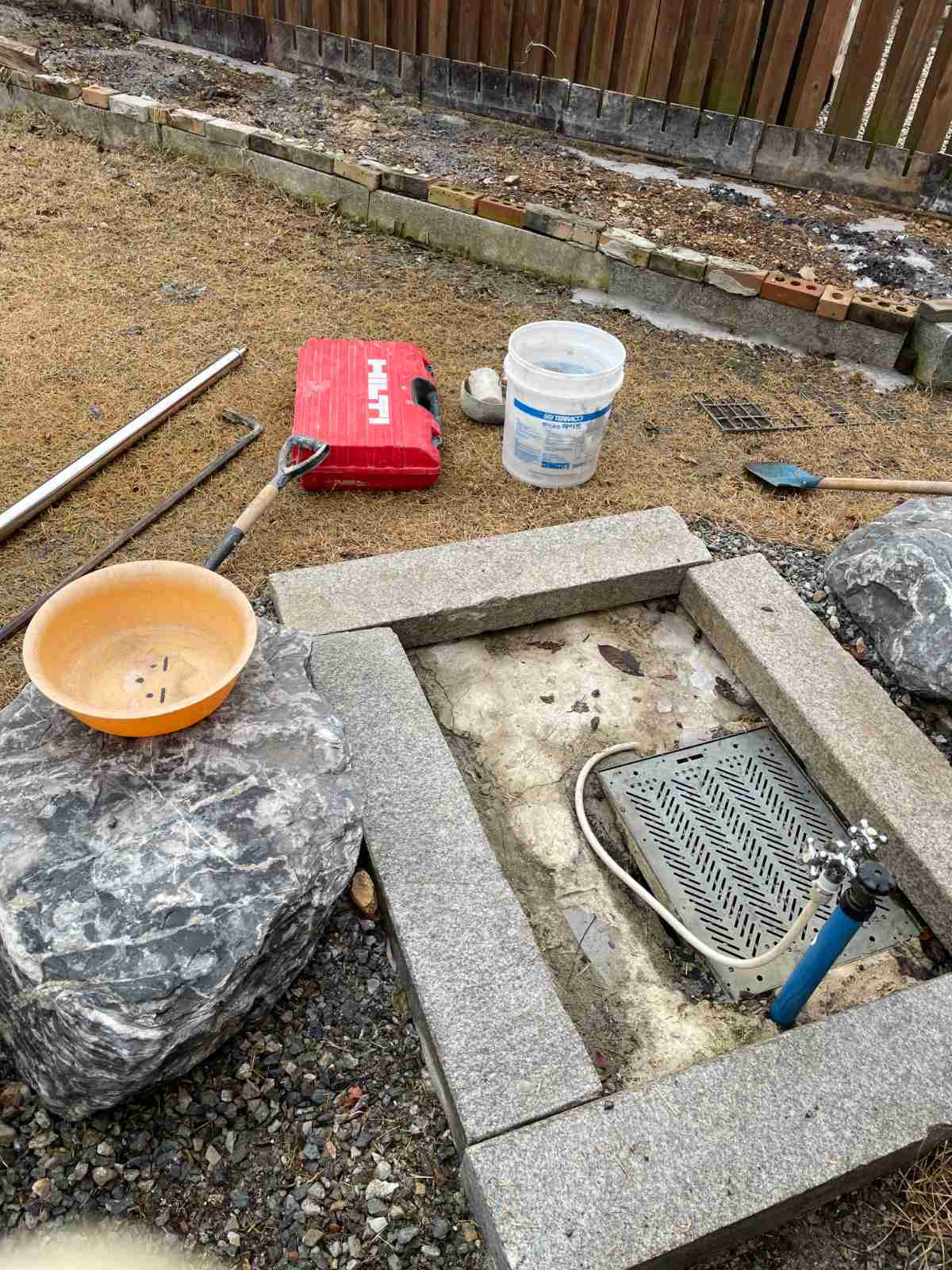

▲ 작업 장비 세팅 — 힐티 공구, 배관 자재, 모르타르 준비 완료

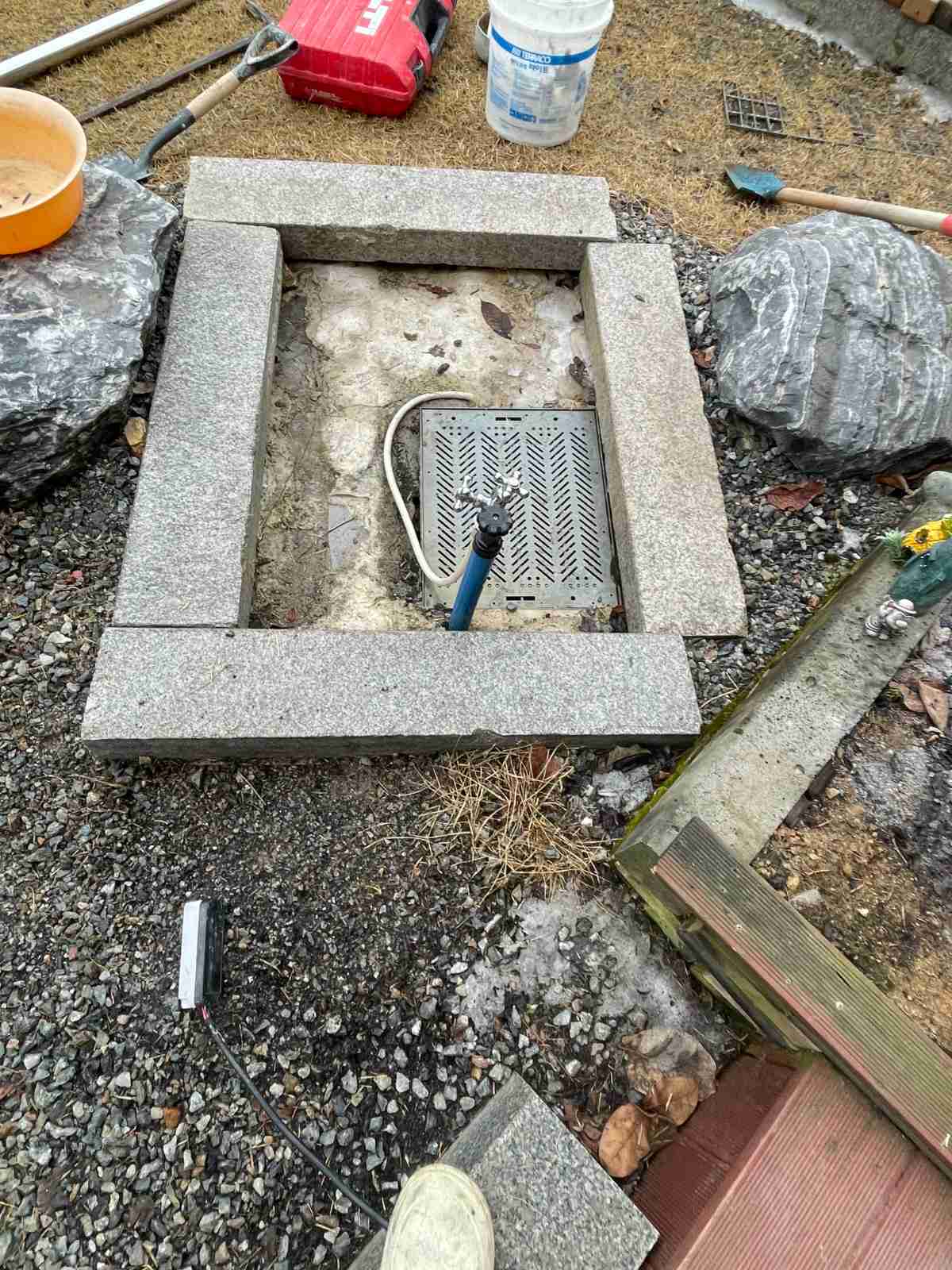

▲ 부동전 박스 전경 — 기존 밸브 분리 전 상태
지하 매설 배관 굴착 — 누수 원인까지 직접 확인
부동전은 지하 깊이 매설되어 있기 때문에, 교체하려면 주변 땅을 파내어 배관을 노출시켜야 합니다. 삽과 곡괭이로 조심스럽게 흙을 걷어내자, 파란색 PE 배관이 드러났습니다.
굴착 과정에서 배관 연결부 주변에 물이 고여 있는 것이 확인됐습니다. 부동전 하부 접속 부분에서 미세하게 누수가 진행되고 있었던 것입니다. 단순히 밸브만 교체했다면 이 누수는 절대 잡을 수 없었을 것입니다.

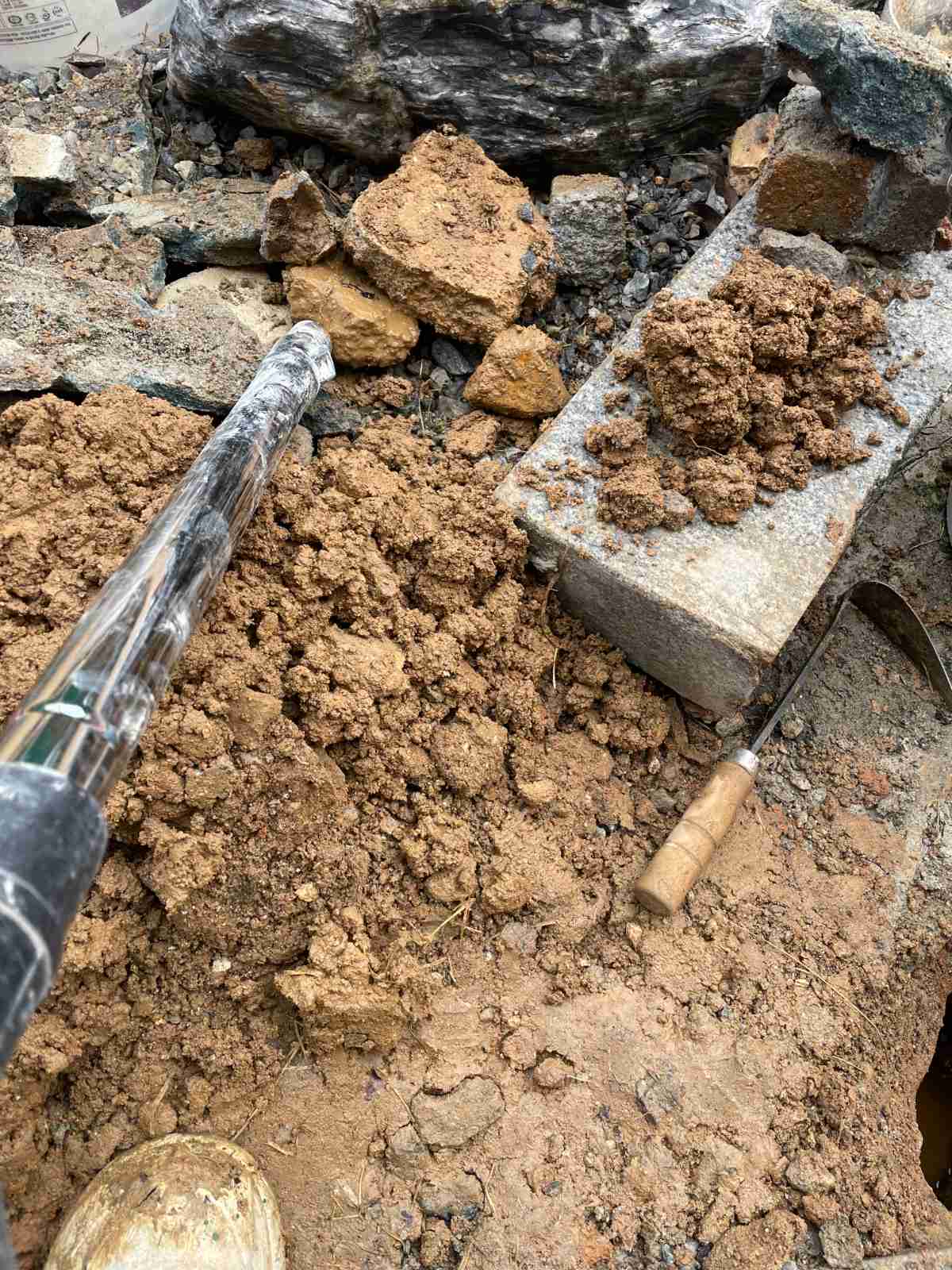

▲ 지하 매설 배관 굴착 — 흙을 파내어 배관 노출 작업

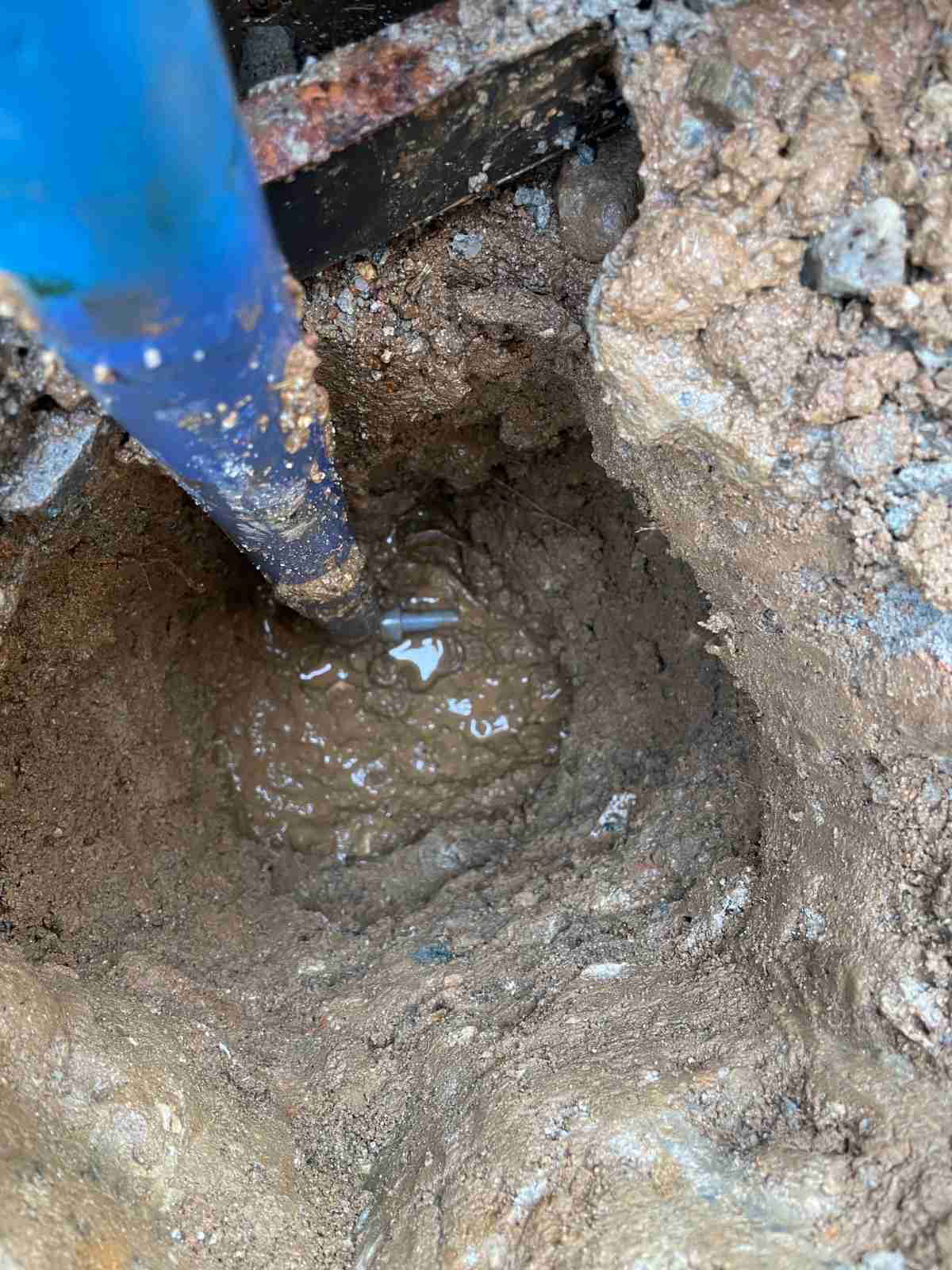

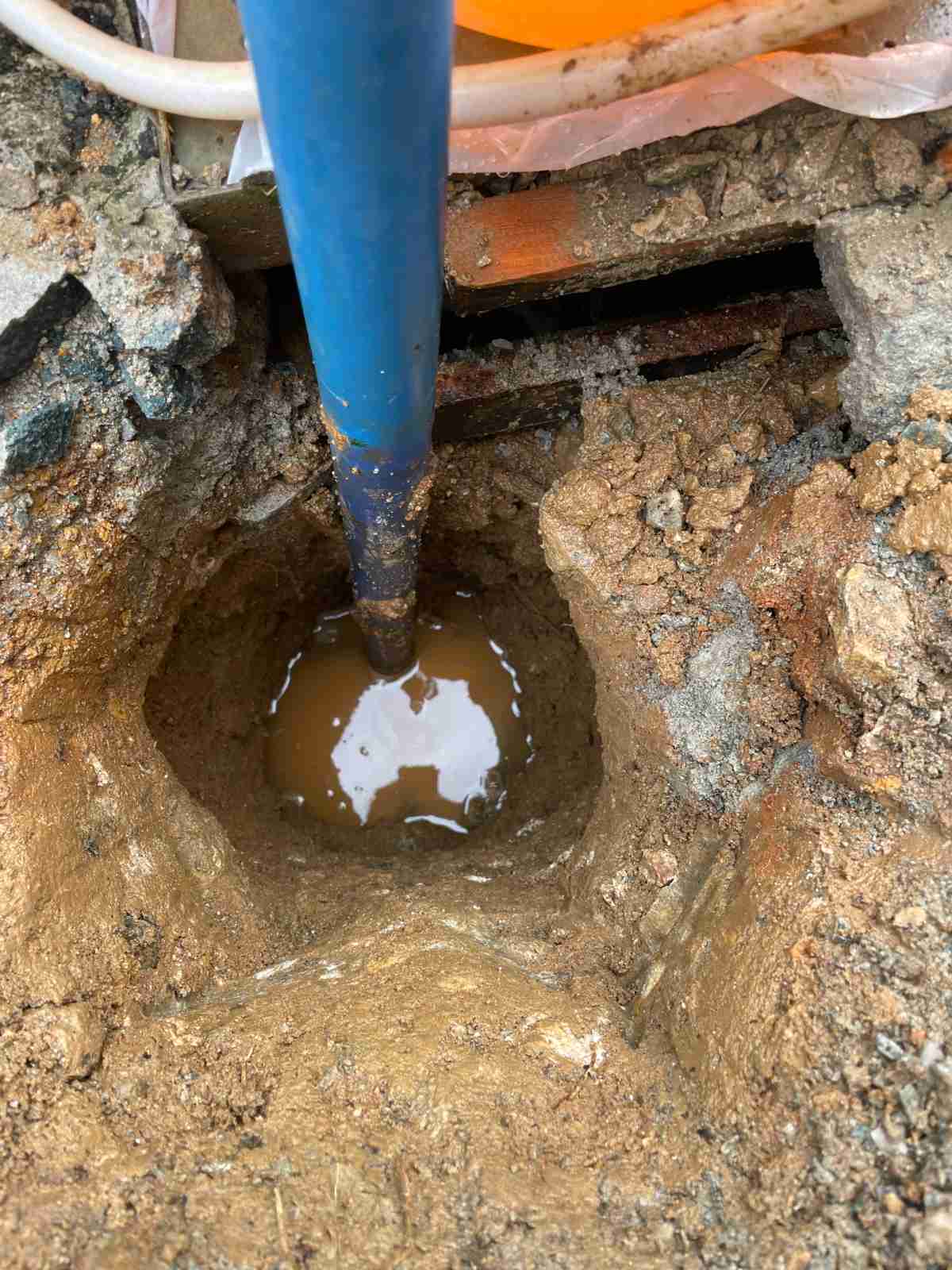

▲ 배관 연결부 누수 확인 — PE 배관 접속부에 물 고임 발견
땅을 파봐야 진짜 원인이 보입니다. 부동전 교체를 '위에서만' 하는 업체도 있습니다. 하지만 지하 배관 연결부 누수는 굴착 없이는 절대 확인할 수 없습니다. 저희는 반드시 열어보고, 눈으로 확인하고, 확실하게 잡습니다.
신규 스테인리스 부동전 설치
노후 부동전을 완전히 제거한 자리에, 내구성이 뛰어난 신규 스테인리스 부동전을 설치합니다. 동파 방지를 위해 지하 동결선 아래까지 충분한 깊이로 매설하며, PE 배관과의 연결부는 전용 피팅으로 확실하게 체결합니다.
상부 밸브는 십자 핸들과 호스 연결구가 일체형으로 구성된 제품을 선택했습니다. 마당 세차, 정원 물주기, 청소 등 다양한 용도로 편리하게 사용하실 수 있도록 고객님의 활용 목적에 맞춰 설치 위치와 높이를 조정했습니다.

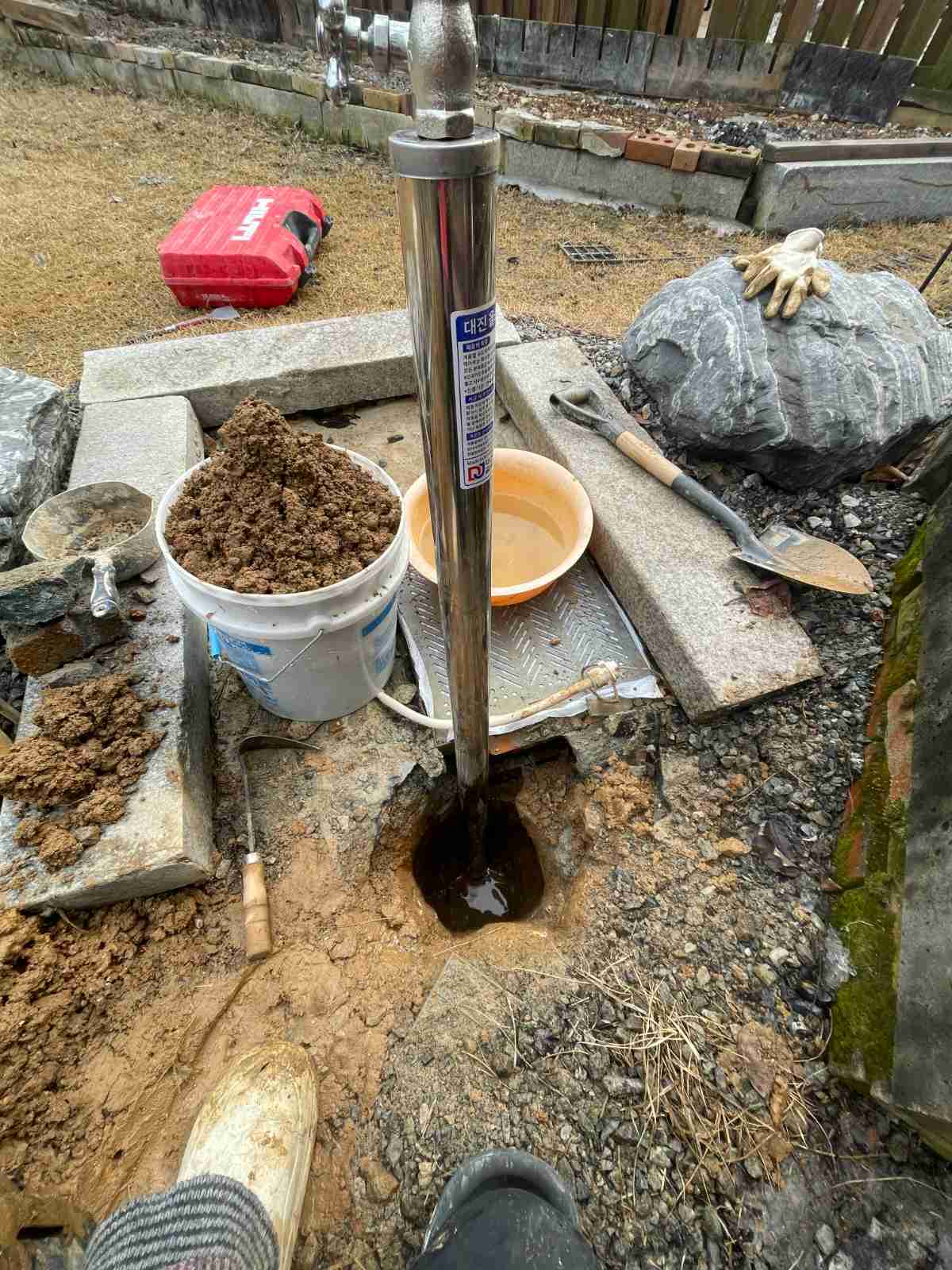

▲ 신규 부동전 설치 — 동결선 아래 충분한 깊이로 매설

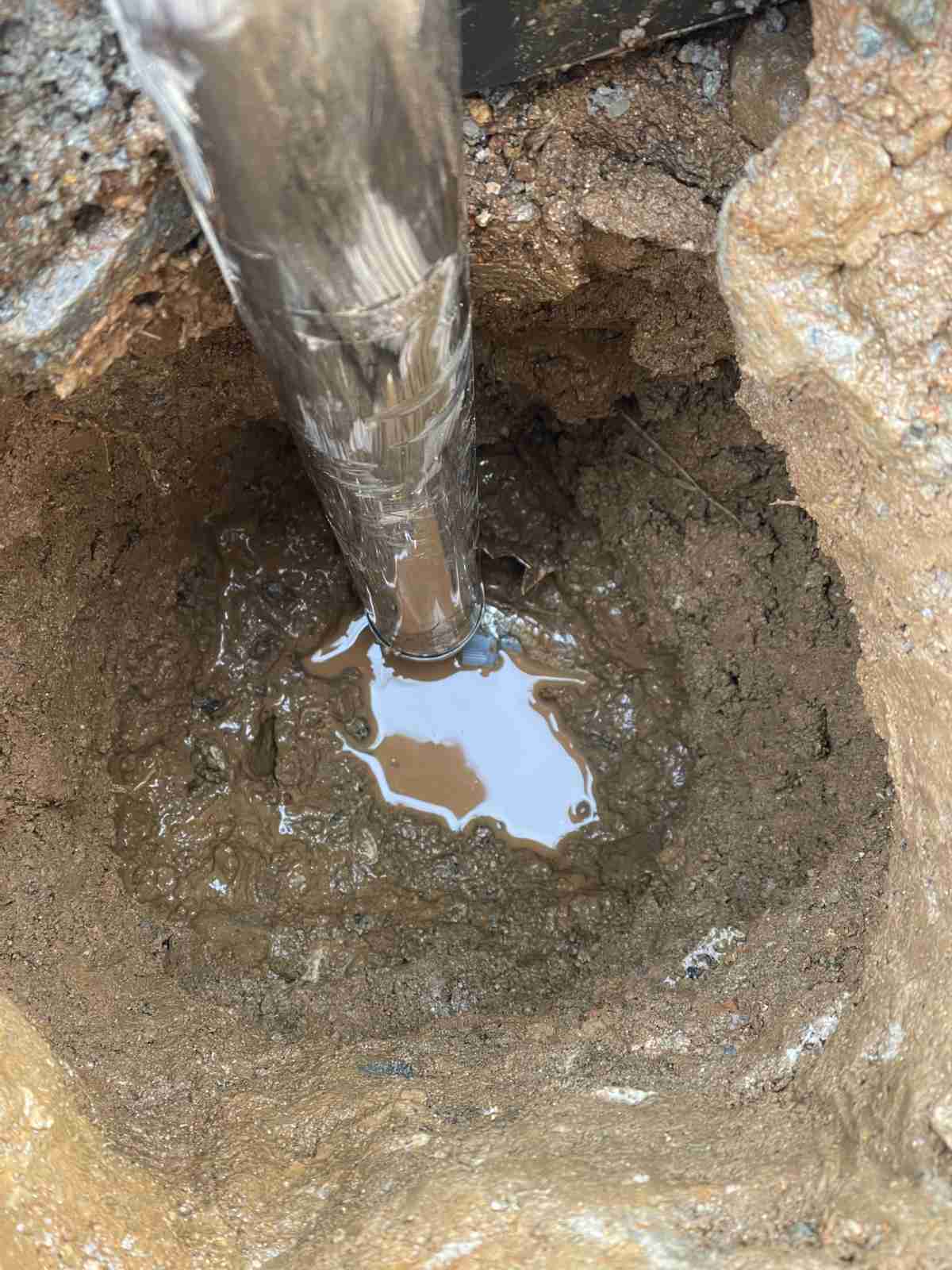

▲ 지하 접속부 클로즈업 — 배관 연결 완료, 누수 없음 확인
부동전 박스 복원 및 배수 정비
부동전 설치가 끝나면, 화강석 프레임 내부를 깔끔하게 복원합니다. 새 배수 그레이팅을 설치하고, 바닥 모르타르를 새로 시공하여 우수(빗물)가 원활하게 빠져나가도록 정비합니다.
부동전 주변으로 물이 고이면 겨울철 동결의 원인이 되므로, 배수 경사를 정확하게 맞추는 것이 마감의 핵심입니다. 고객님이 편하게 사용하실 수 있도록 호스 연결까지 확인하고 정리합니다.

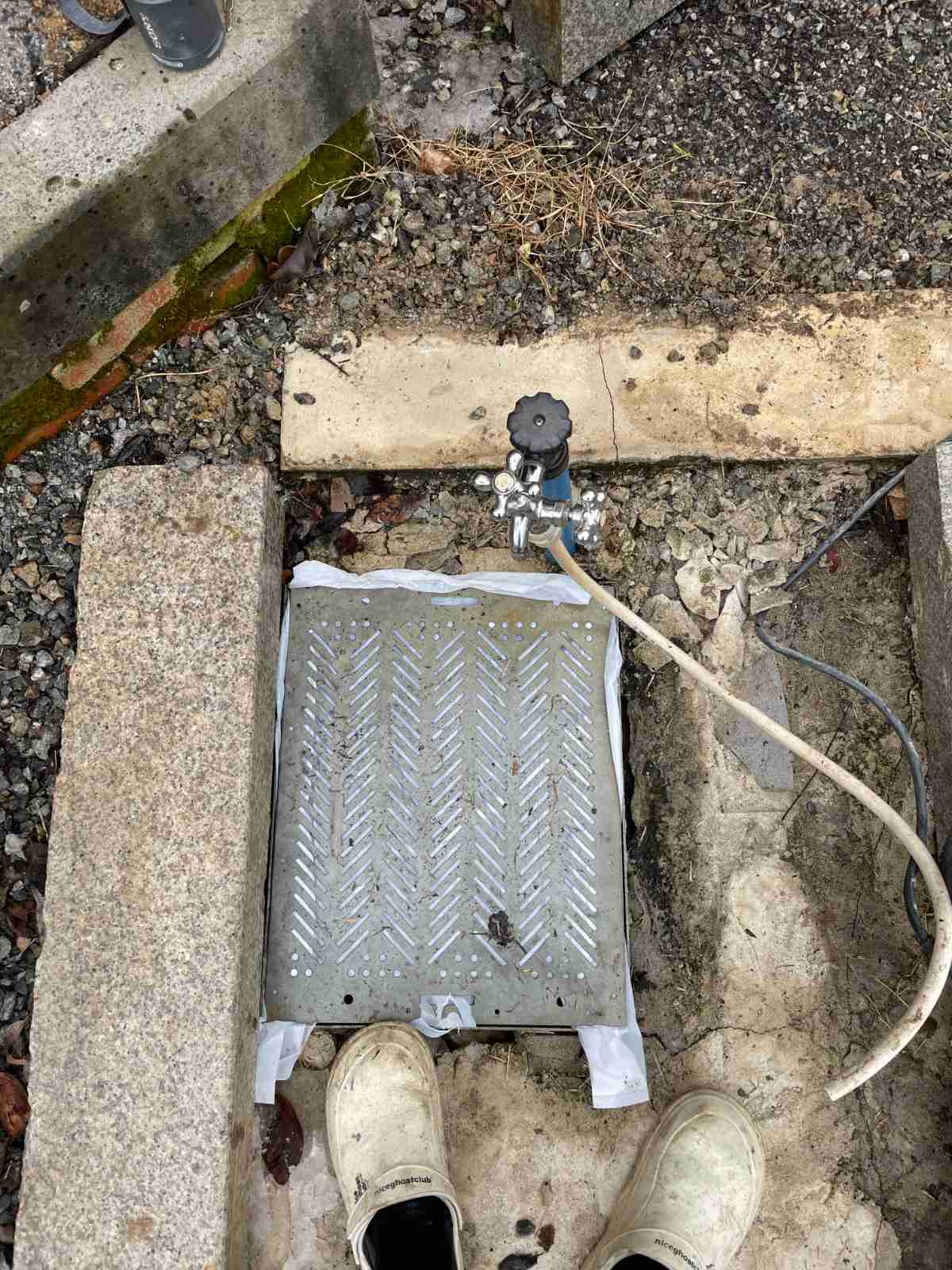

▲ 배수 그레이팅 정비 — 우수 배수 원활하도록 설치
▲ 박스 내부 모르타르 복원 — 배수 경사 확보
최종 통수 테스트 및 시공 완료
모든 작업이 끝난 후, 밸브를 열어 통수 테스트를 실시합니다. 수압, 수량 모두 정상이며, 밸브를 잠갔을 때 누수가 전혀 없는 것을 확인했습니다.
새 스테인리스 부동전이 화강석 박스 안에 깔끔하게 자리잡았습니다. 이제 겨울철 동파 걱정 없이, 오랫동안 편하게 마당 수전을 사용하실 수 있습니다.

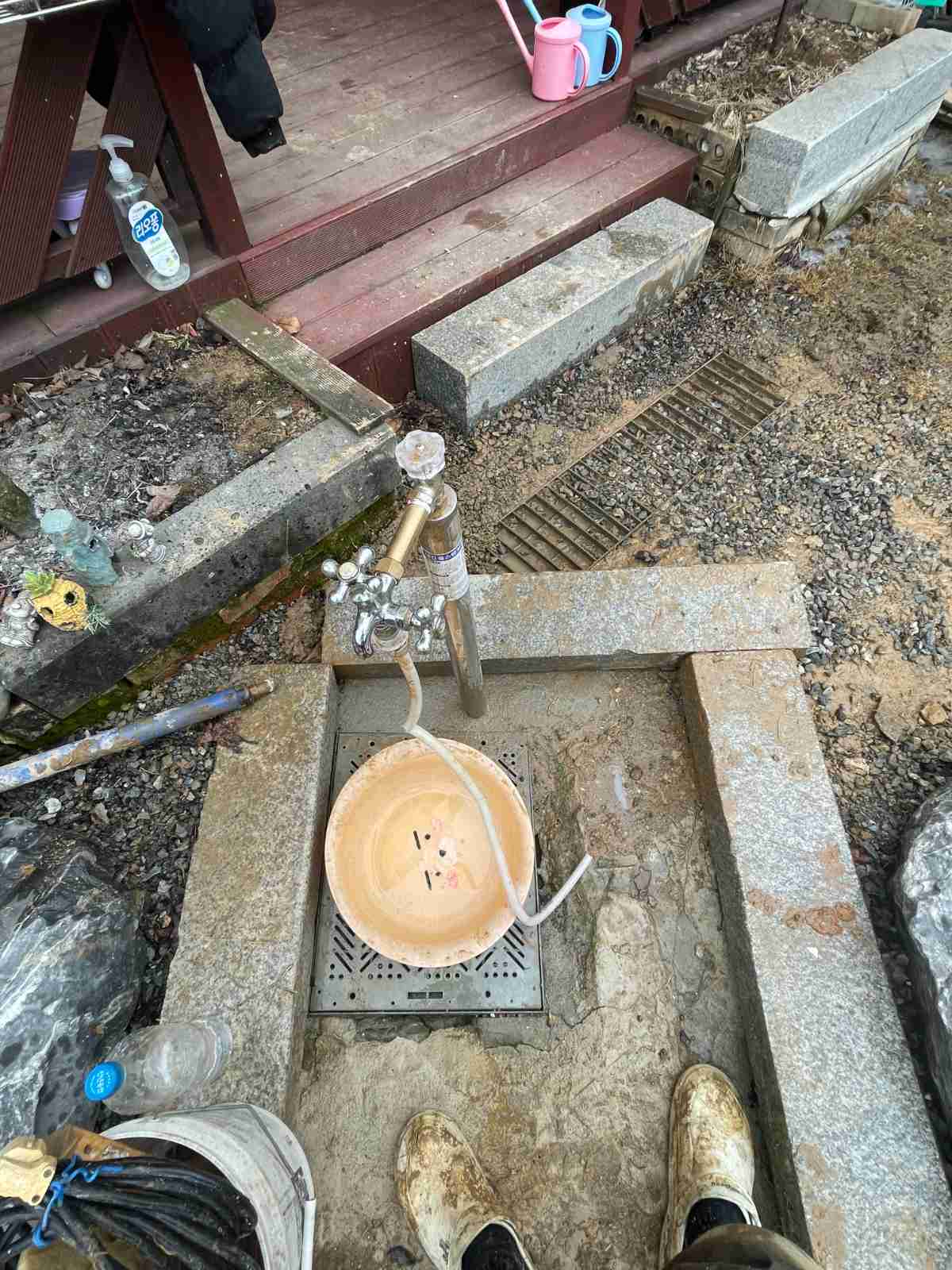

▲ 통수 테스트 — 수압·수량 정상, 누수 없음 확인

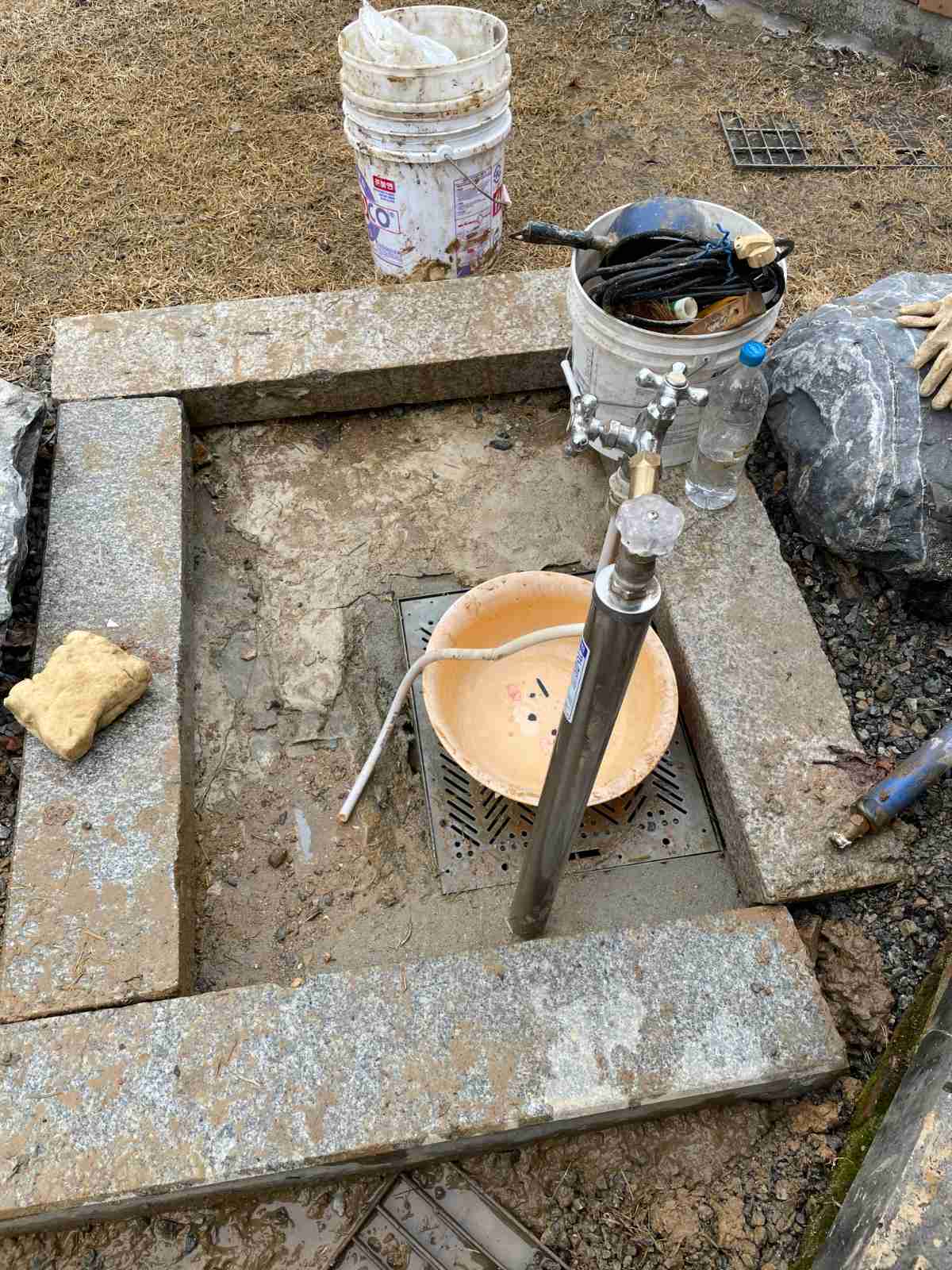

▲ 시공 완료 — 신규 스테인리스 부동전 + 배수 정비 완벽 마무리
시공 결과: 노후 부동전 철거 + 지하 매설 배관 굴착 점검 + 신규 스테인리스 부동전 설치 + 배수 그레이팅 교체 + 모르타르 복원 완료. 최종 통수 테스트 통과, 누수 완전 해결.
추가 점검 — 인접 부동전 상태 확인 및 정비
메인 부동전 교체를 마친 후, 고객님 요청으로 인접한 또 다른 부동전의 상태도 함께 점검했습니다. 데크 옆에 위치한 부동전 박스를 열어 확인한 결과, 이쪽은 밸브 작동에 큰 문제는 없었으나 박스 내부 바닥 정비가 필요한 상태였습니다.
현장에 온 김에 배수 상태를 정리하고, 호스 연결 상태까지 깔끔하게 정비해 드렸습니다. "온 김에 다 봐드리는 것", 이게 저희 훈설비누수연구소의 방식입니다.

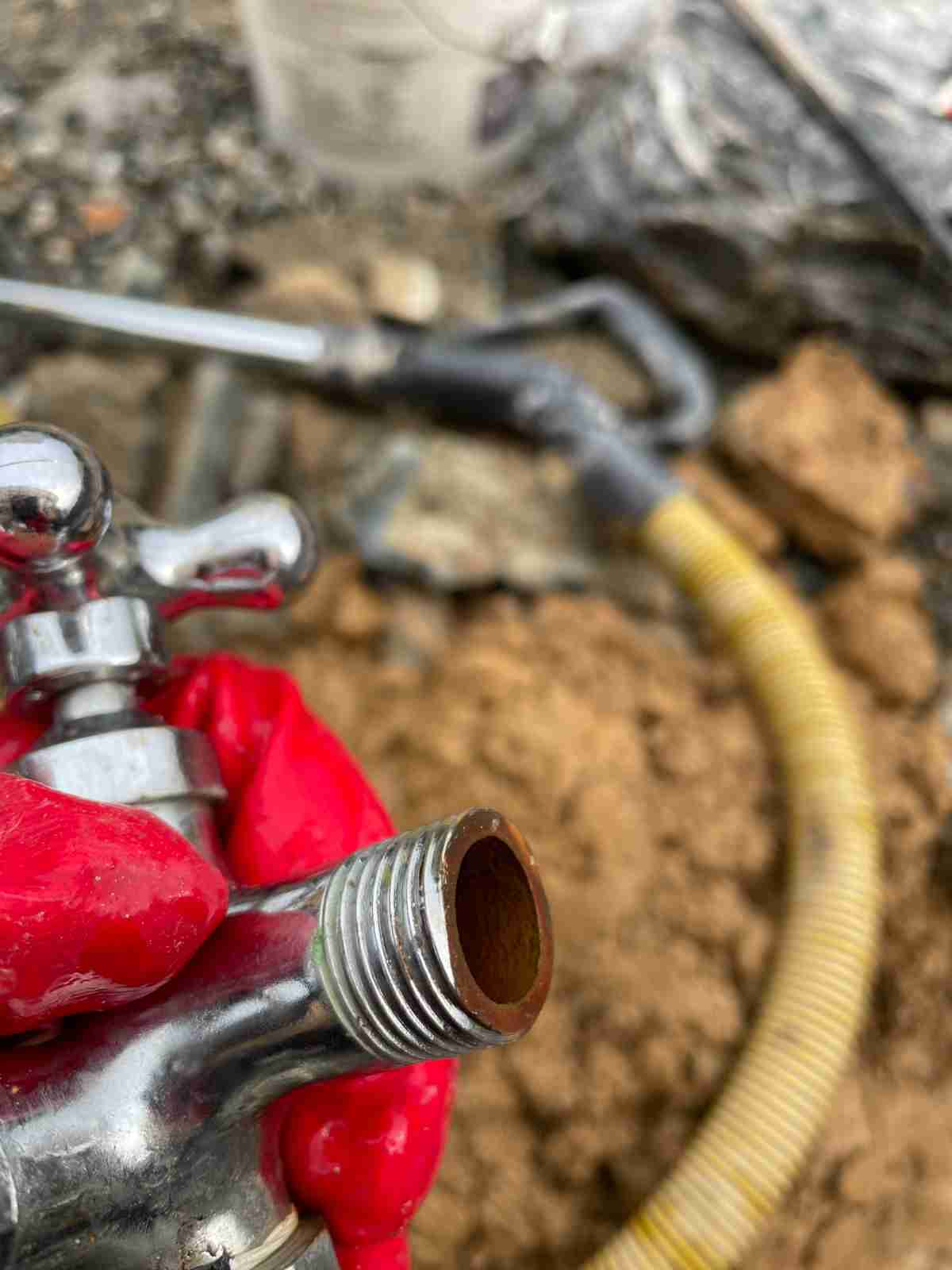

▲ 인접 부동전 추가 점검 — 배수 상태 정비 완료
마무리하며
이번 현장은 "마당 수전에서 물이 샌다"는 단순한 증상으로 시작했지만, 실제로는 부동전 내부 패킹 경화, 밸브 고착, 지하 배관 연결부 누수까지 여러 문제가 복합적으로 얽혀 있었습니다.
저희 훈설비누수연구소는 보이는 곳만 고치지 않습니다. 땅을 파서라도 근본 원인을 찾고, 확실하게 해결합니다.
현장 진단 → 지하 배관 굴착 → 노후 부동전 철거 → 신규 부동전 설치 → 배수 정비 → 통수 테스트까지, 한 번에, 제대로, 끝까지 해결해 드립니다.
